某大桥上部结构采用跨径30米预应力混凝土等高度连续箱梁。箱梁为左右幅分离式，共计三联，跨径布置为8×30+10×30+2×30m。
箱梁为双向预应力混凝土结构，主梁除布置纵向预应力束外，在桥面板内设有横向预应力束。预应力筋采用抗拉强度标准值为fpk=1860Mpa、公称直径为15.24mm高强低松弛钢绞线，箱梁预应力钢束均采用单端张拉，顶板和腹板纵向预应力钢束均在施工缝处张拉，并用联接器连接，顶、底板束采用每束12Φs15.24,控制张拉力为2250KN；腹板钢束采用每束15Φs15.24，控制张拉力为2812KN；顶板横行预应力采用每束3Φs15.24，控张拉力为562KN。
本工程预应力钢绞线施工流程如下：

1) 预应力管道、锚垫板安装

本工程纵向预应力管道采用D90塑料波纹管，钢筋骨架安装成型后进行波纹管安装，其施工时注意波纹管定位准确。

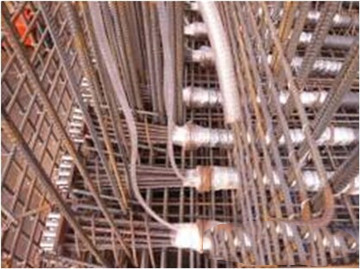

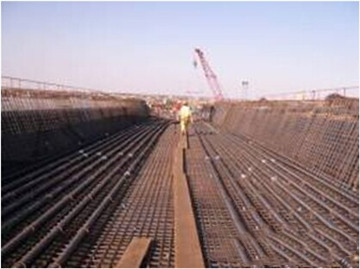

预应力管道安装


锚垫板安装

3) 钢绞线下料

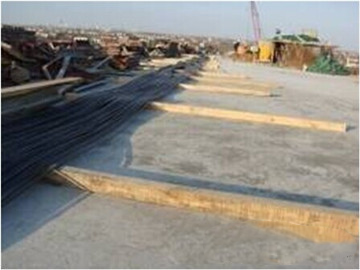

本工程已浇筑箱梁顶面或支架平台作为钢绞线下料场地，并采用10×250px木方支垫架空处理，采用砂轮锯逐根切割下料。

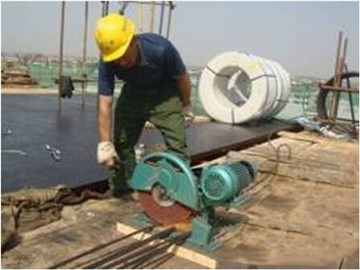

钢绞线下料

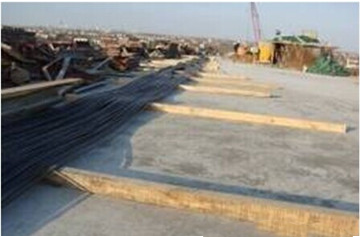

钢绞线支垫架空

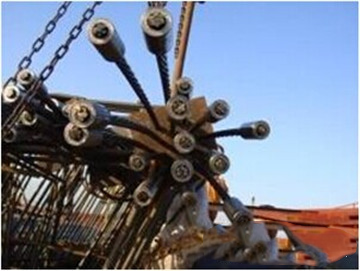

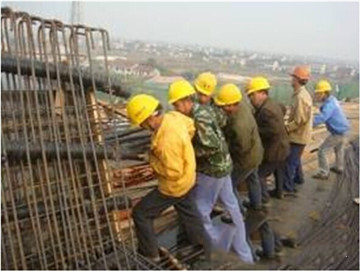

钢绞线穿束

4) P锚挤压

本工程采用单端张拉法施工，预应力筋锚固端采用p锚固定，

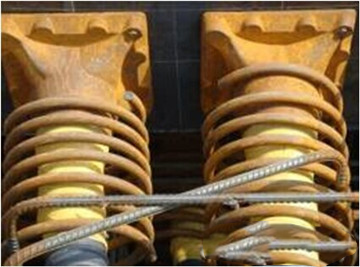

为保证P锚施工质量，原材进场时采用游标卡尺进行尺寸匹配检验。

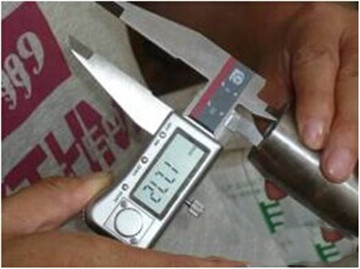

挤压簧检验

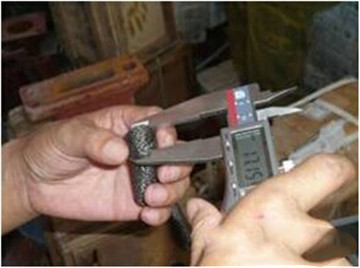

挤压头检验

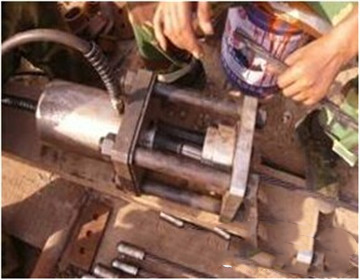

5) P锚挤压施工

挤压后整束钢绞线

6) 锚固端固定

P锚挤压完成后按设计图纸标定位置固定锚固端锚板，
然后逐根将钢绞线牵引使P锚与锚板紧贴。

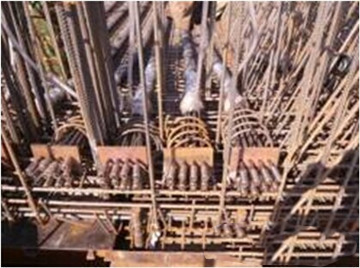

锚固端固定


成型的锚固端

7) 作锚环安装

混凝土浇筑完成并养生结束后开始工作锚环安装。

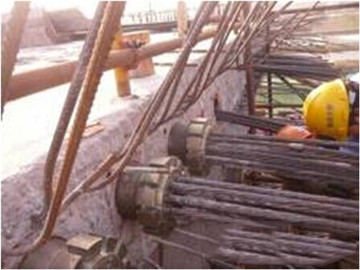

纵向束锚具安装

`
横向束锚具安装
